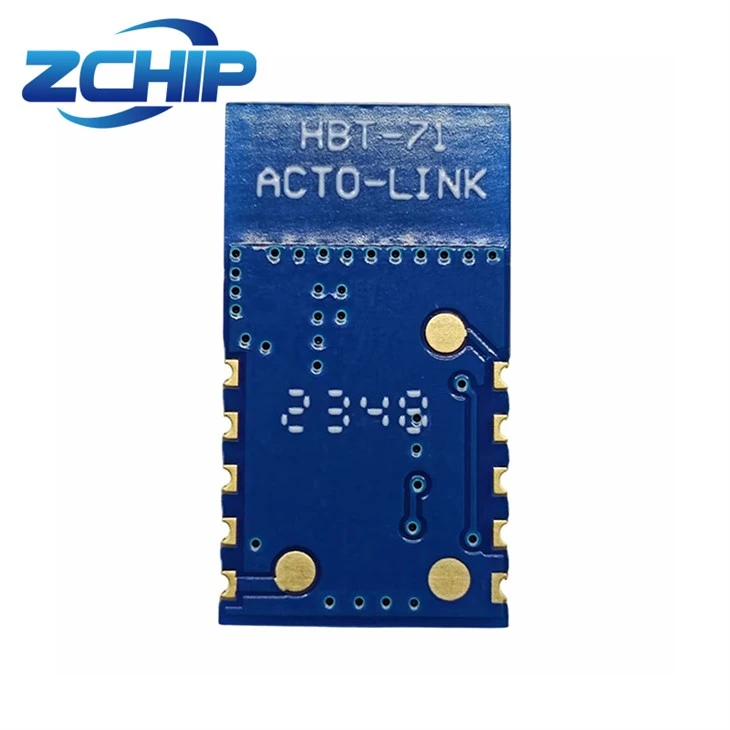

Το ZX8271 είναι ένας τύπος μονάδας Bluetooth και BLE.Ως μονάδα Bluetooth που έχει σχεδιαστεί ειδικά για συσκευές Internet of Things (iot), το ZX8271 υιοθετεί τη λύση Telink Bluetooth 5.0 εξαιρετικά{2}}χαμηλής ενέργειας, ενσωματώνοντας έναν επεξεργαστή RISC 32 bit και μνήμη flash 512 KB, επαναπροσδιορίζοντας την ασύρματη συνδεσιμότητα με την υψηλότερη ενεργειακή απόδοση.
Ο σχεδιασμός εξαιρετικά-χαμηλής κατανάλωσης ενέργειας εξασφαλίζει μεγάλη διάρκεια ζωής της μπαταρίας.
- Πρότυπο Bluetooth 5.0, σταθερή σύνδεση
- Συμπαγές μέγεθος, εύκολο στην ενσωμάτωση
- Ενσωματωμένο-MCU για μείωση της δυσκολίας ανάπτυξης
Είναι πολύ κατάλληλο για σενάρια εφαρμογής IOT όπως έξυπνο σπίτι, εξοπλισμός αθλητισμού και γυμναστικής, ηλεκτρονικά είδη ευρείας κατανάλωσης και βιομηχανικό έλεγχο.
Ως μονάδα Bluetooth και BLE, το ZX8271 ενισχύει την έξυπνη καινοτομία υλικού σας με εξαιρετική απόδοση, κάνοντας τις συνδέσεις απλούστερες και πιο αποτελεσματικές. Αποκτήστε άμεσα τεχνικές λύσεις και ξεκινήστε ένα νέο κεφάλαιο στην ανάπτυξη έξυπνων προϊόντων!
Κύρια Χαρακτηριστικά
- Bluetooth χαμηλής ισχύος BLE5.0
- Υποστήριξη σειριακής θύρας σε διαφανή μετάδοση Bluetooth
- Φέρτε τη δική σας ενσωματωμένη κεραία, δεν χρειάζεται να σχεδιάσετε μια κεραία.
- Υποστήριξη κύριας λειτουργίας, εξαρτημένης λειτουργίας και κύριας-λειτουργίας υποτελούς λειτουργίας.
- Συμβατό με ROHS (χωρίς μόλυβδο-)
Βασικές Παράμετροι
|
Μοντέλο μονάδας |
ZX8271 |
|
μέτρο |
20,0*11,0*2,8(±0,2)MM |
|
ενθυλάκωση |
SMD (τρύπα σφραγίδας) |
|
Ασύρματο πρότυπο |
Bluetooth 5.0 |
|
εύρος συχνοτήτων |
2400 ~ 2483,5 MHz |
|
Μέγιστη ισχύς μετάδοσης |
Η μέγιστη τιμή είναι 10dBm. |
|
λήψη ευαισθησίας |
-96dBm |
|
joggle/διεπαφή |
UART |
|
Θερμοκρασία εργασίας |
-40 μοίρες ~ 85 μοίρες |
|
Αποθηκευτικό περιβάλλον |
-40 μοίρες ~ 125 μοίρες, < 90% RH |
|
Εύρος τροφοδοσίας |
Η τάση τροφοδοσίας είναι 2,2 V ~ 3,6 V και το ρεύμα τροφοδοσίας είναι μεγαλύτερο ή ίσο με 20 mA. |
|
κατανάλωση ρεύματος |
Λειτουργία βαθύ ύπνου: 2uA |
|
Λειτουργία ρηχού ύπνου: Λειτουργία εκπομπής 16uA μία φορά /S 37/38/39 Ενεργοποιήστε το 0DB για μετάδοση 70uA-90uA. |
|
|
TX: 9,5 mA |
|
|
RX: 9,1 mA |
|
|
απόσταση μετάδοσης |
Απόσταση ανοιχτής θέασης σε εξωτερικούς χώρους: 80m ~ 100m. |
Εφαρμογή
●Έξυπνο σπίτι: έξυπνο βύσμα, έξυπνος διακόπτης, έξυπνος λαμπτήρας, έξυπνη κλειδαριά πόρτας, θερμόμετρο, έξυπνη ζυγαριά, περιβαλλοντικός συναγερμός καπνού και ομίχλης κ.λπ.
●Φροντίδα βρεφών:-ανίχνευση θερμοκρασίας σε πραγματικό χρόνο, έξυπνη κούνια και πρόληψη απώλειας.
●Παιχνίδια: διαδραστικά παιχνίδια τηλεχειρισμού, ρομπότ, αεροσκάφη, αυτοκίνητα παιχνιδιών, συσκευές κατά της απώλειας-.
●Ηλεκτρονικά αυτοκινήτων: αυτόματο κλείδωμα, καταγραφή χώρων στάθμευσης, συναγερμός ηλεκτρικού αυτοκινήτου, λήψη δεδομένων και παρακολούθηση.
●Δίκτυο αισθητήρων
●Διαχείριση παρακολούθησης περιουσιακών στοιχείων
Το ZX8271 είναι ένας τύπος μονάδας Bluetooth και BLE. Αυτά τα πεδία εφαρμογής δεν περιορίζονται στο ZX8271.
Διάγραμμα PIN
Η μονάδα Bluetooth και BLE ZX8271 έχει 10 διεπαφές ως εξής:
Όπως φαίνεται στο διάγραμμα pin, ο πίνακας ορισμού συνάρτησης pin είναι ο ορισμός της διεπαφής:
| Πρόλογος | Ονομα | Περιγραφή Λειτουργίας |
|
1 |
GPIO |
SWS |
|
2 |
UART_RX |
UART_RX |
|
3 |
UART_TX |
UART_TX |
|
4 |
NC |
NC |
|
5 |
GND |
GND |
|
6 |
VCC |
VCC |
|
7 |
NC |
NC |
|
8 |
GPIO |
ΞΥΠΝΗΣΗ ΜΟΝΑΔΑ ΜΕΤΡΗΣΗΣ |
|
9 |
GPIO |
ΞΥΠΝΗΣΗ MCU |
|
10 |
RST |
ΕΠΑΝΑΦΟΡΑ |
FAQ
